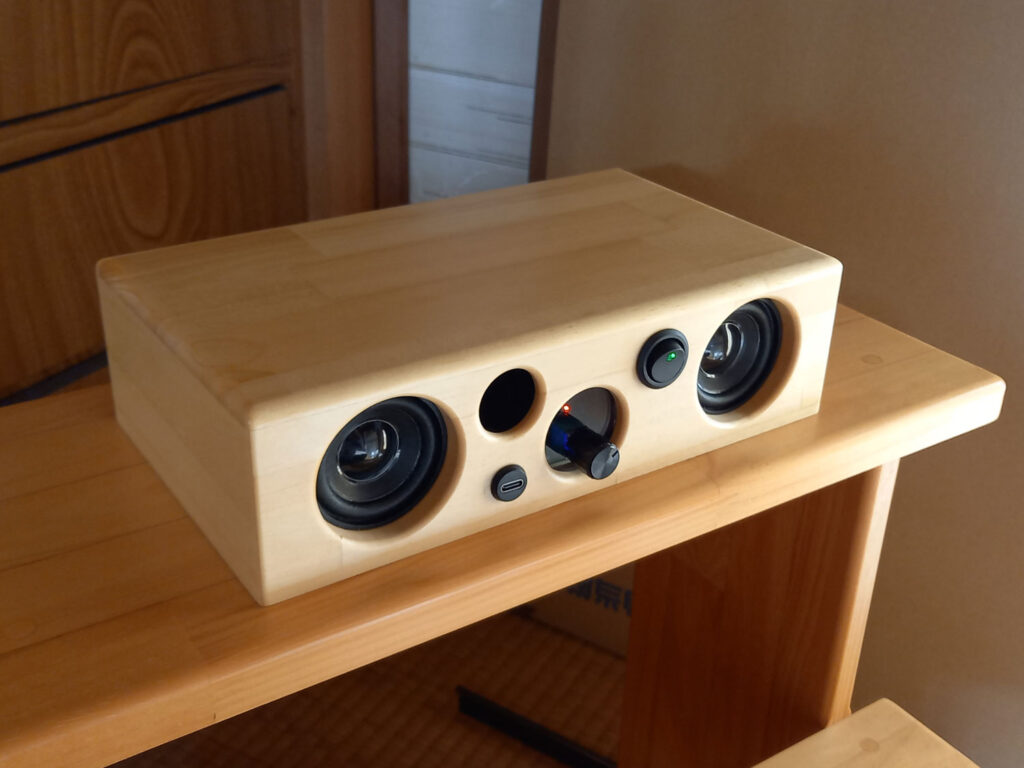

XH-A158で持ち運びできるスピーカーを自作してみた

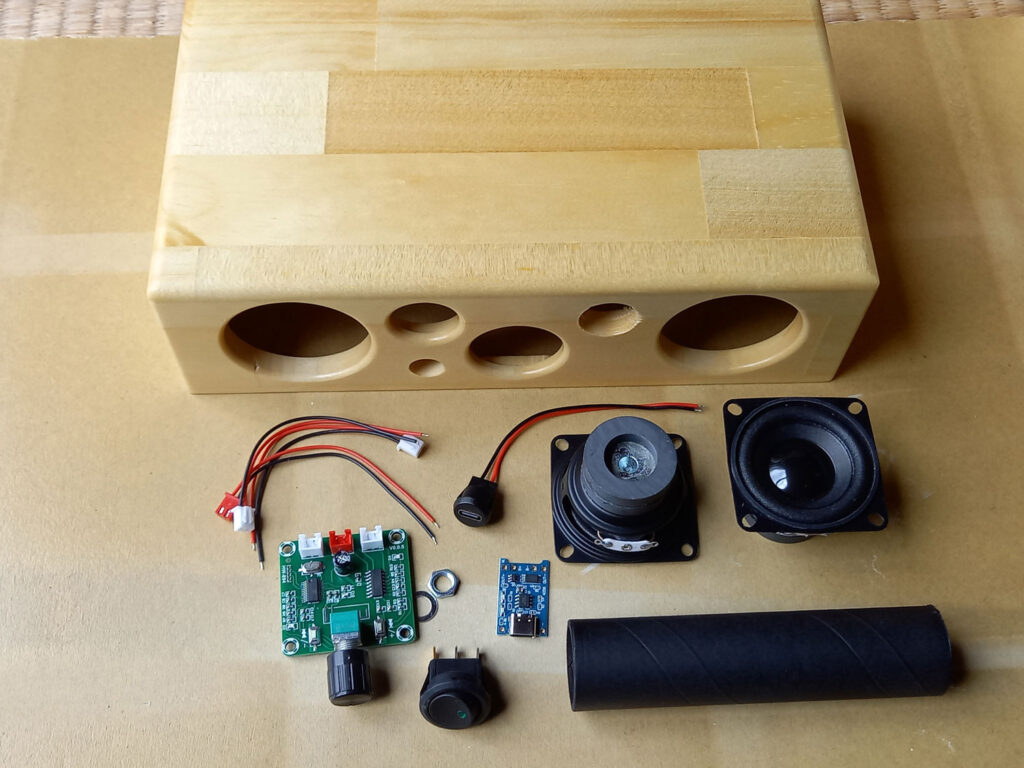

今回使用する主な部材です。

エンクロージャーはメルクシパイン集成材を加工して作りました。

この他にアクリル板や接続用のリード線、半田ごて、グルーガン、ドライバー等が必要になります。

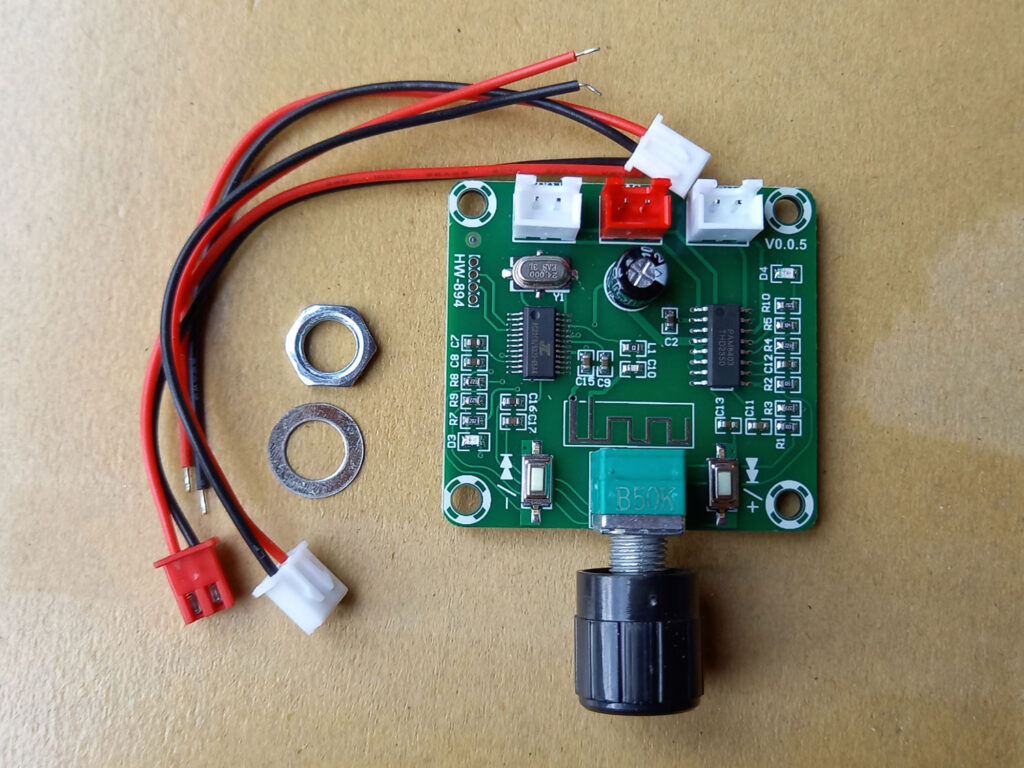

XH-A158

PAM8403をチップに使用して５Ｖ入力で公表値５Ｗ×２の出力でブルートゥース対応のモジュールです。

接続コード、ボリューム付きでスピーカーと電源を接続すれば簡単に音出しが可能です。

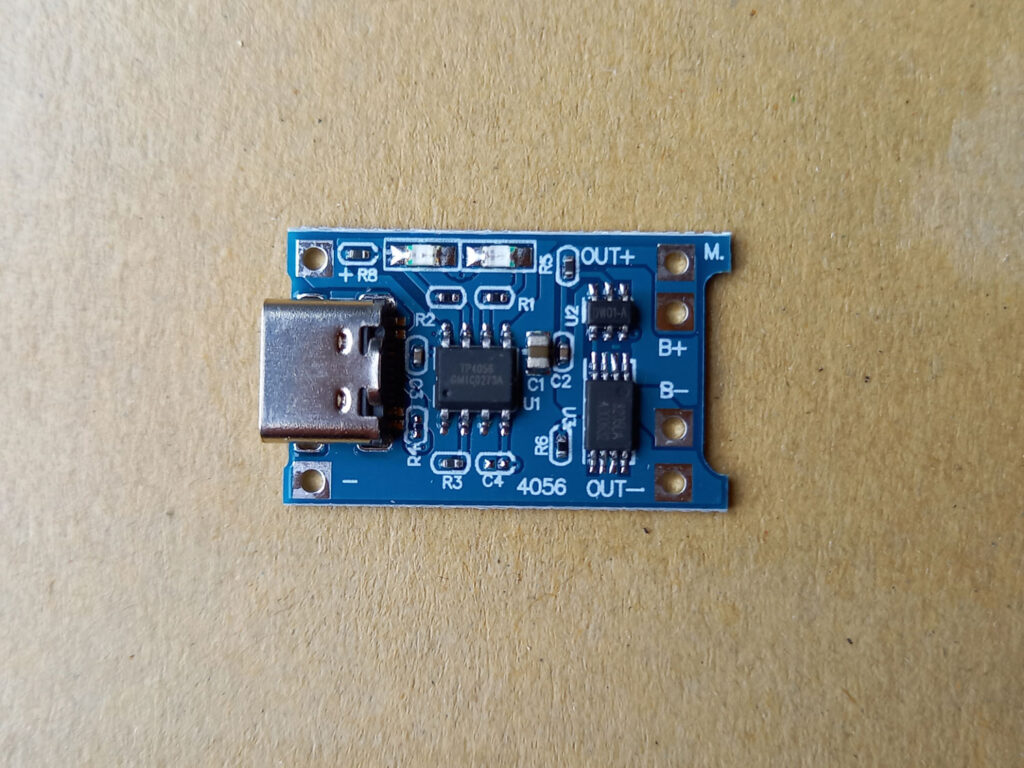

リチウムイオン電池充電モジュール

TP4056を搭載したリチウムイオン電池充電モジュールです。最大電流が１Ａなので急速充電はできませんが市場に出回っているポピュラーな商品です。

1800mAのリチウムイオン電池の充電には４時間ほど必要になります。

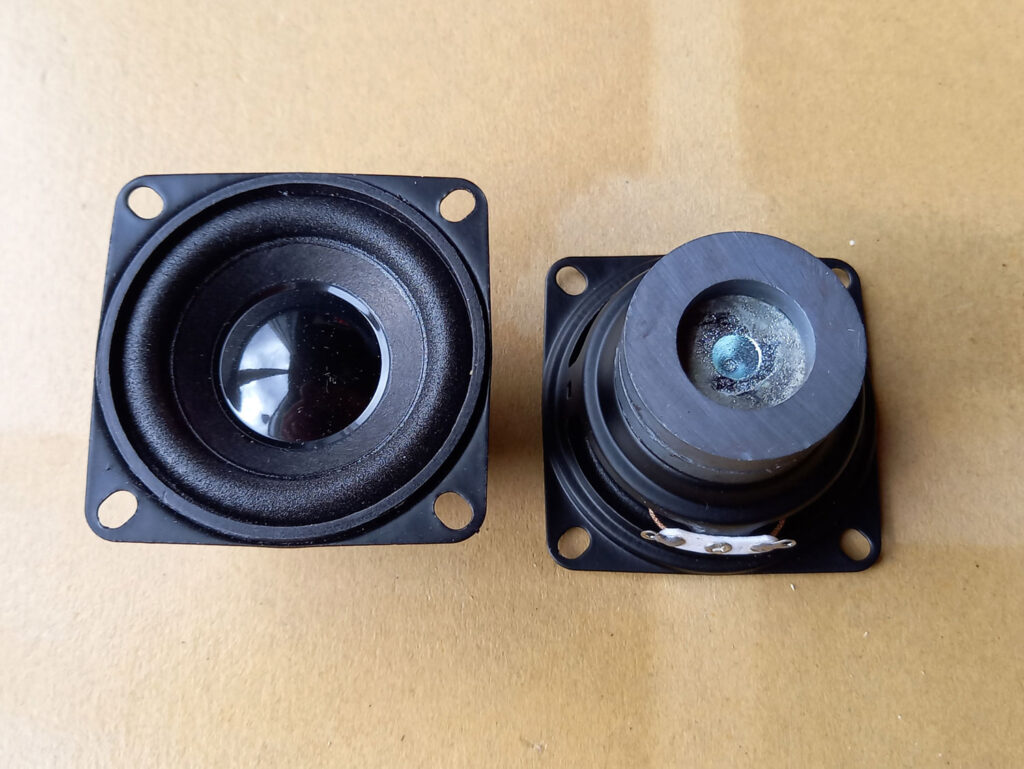

スピーカーユニット

今回はTEMUから購入したデュアルマグネットの２インチ（52mm）のスピーカーユニットを２本使用しました。

４Ω１０Ｗです。

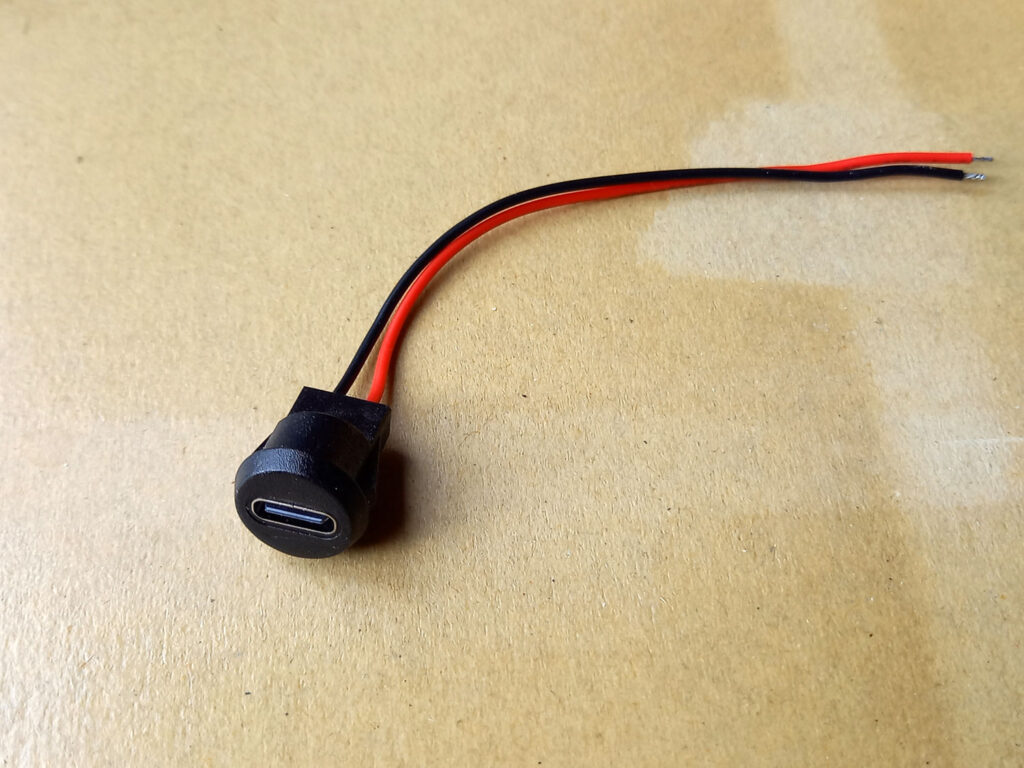

Type-C メス 2Pin USB コネクタ

リチウムイオン電池を充電するための電源入力に使用します。

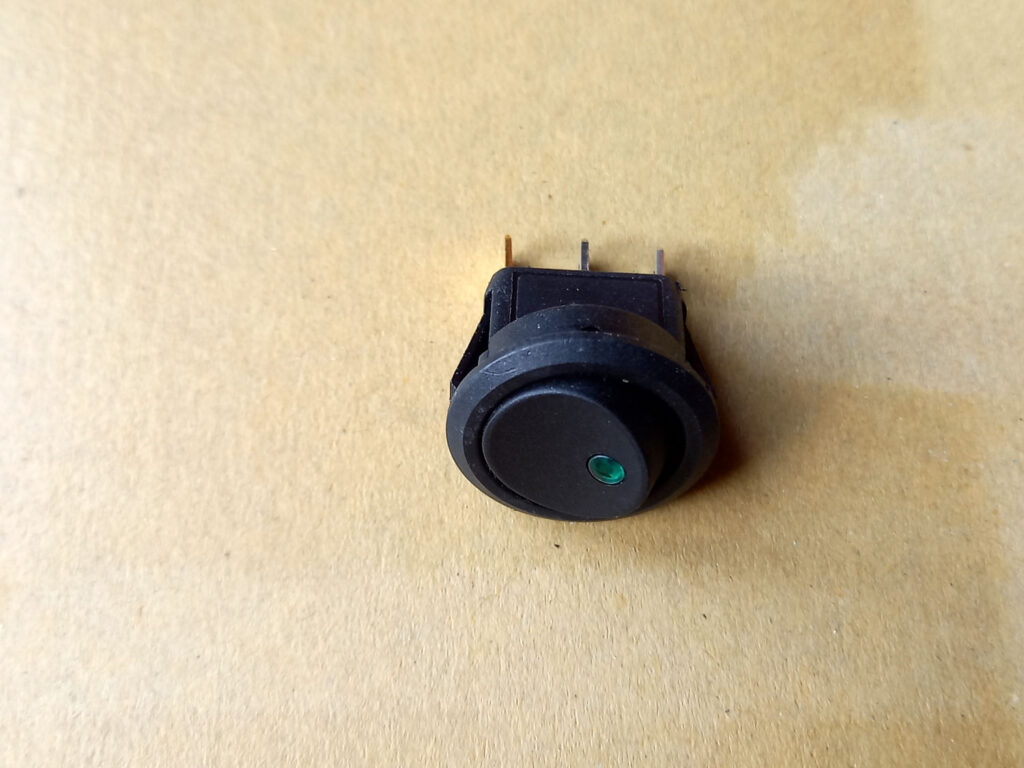

電源スイッチ

オンオフスイッチです。ＬＥＤ付きのものを選びました。もちろんＬＥＤなしでもＯＫです。

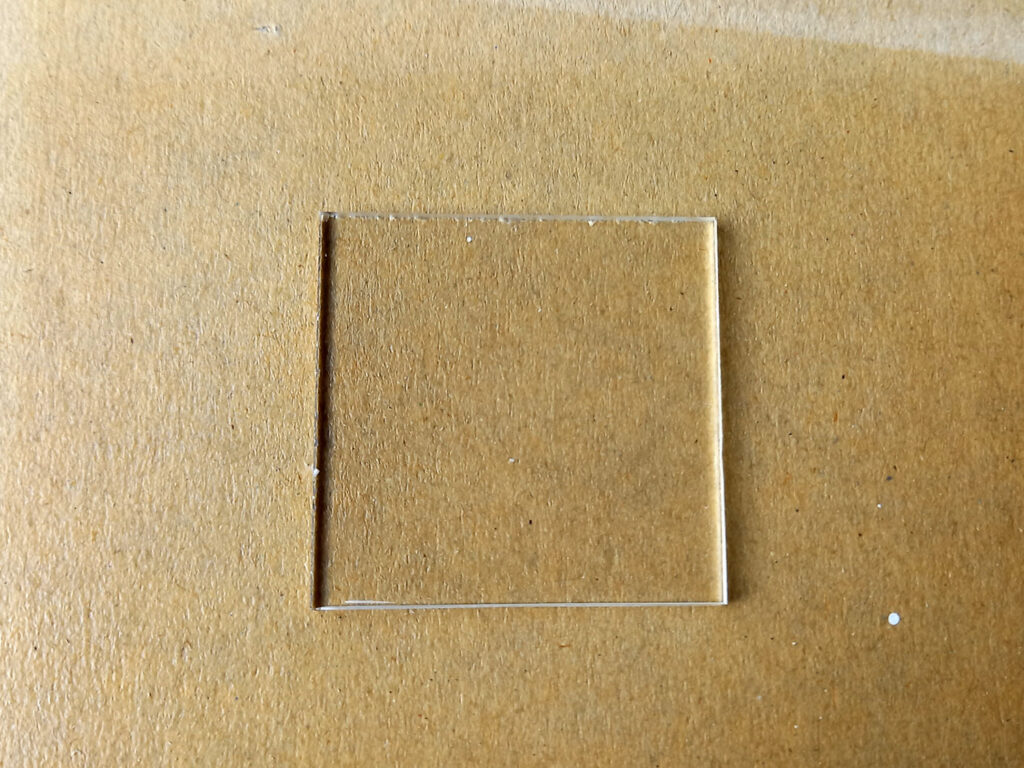

アクリル板

今回はアンプモジュールのＬＥＤ（電源の赤いＬＥＤ、ブルートゥース接続の青いＬＥＤ）が確認できるように取付部は透明なアクリル板を使用しました。

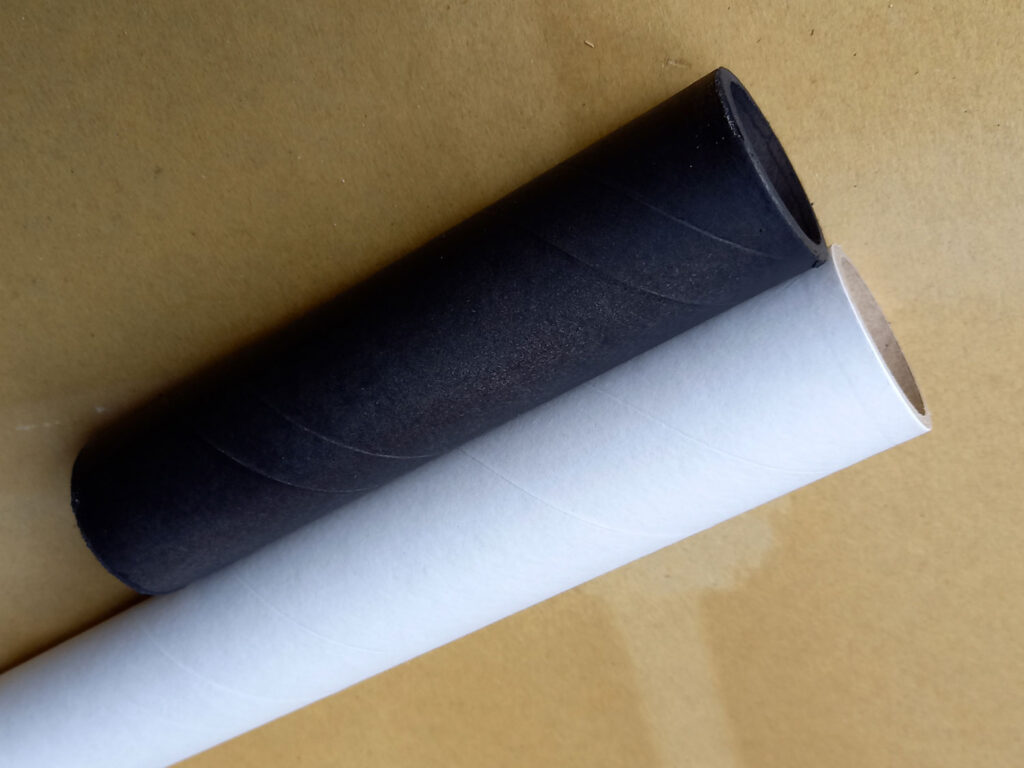

バスレフダクト

バスレフダクトにはクレラップの芯を使用しました。内径24ｍｍ、外径30ｍｍです。11ｃｍにカットして使用しました。内部に黒のスプレーで塗装するとちょっとカッコよくなります。

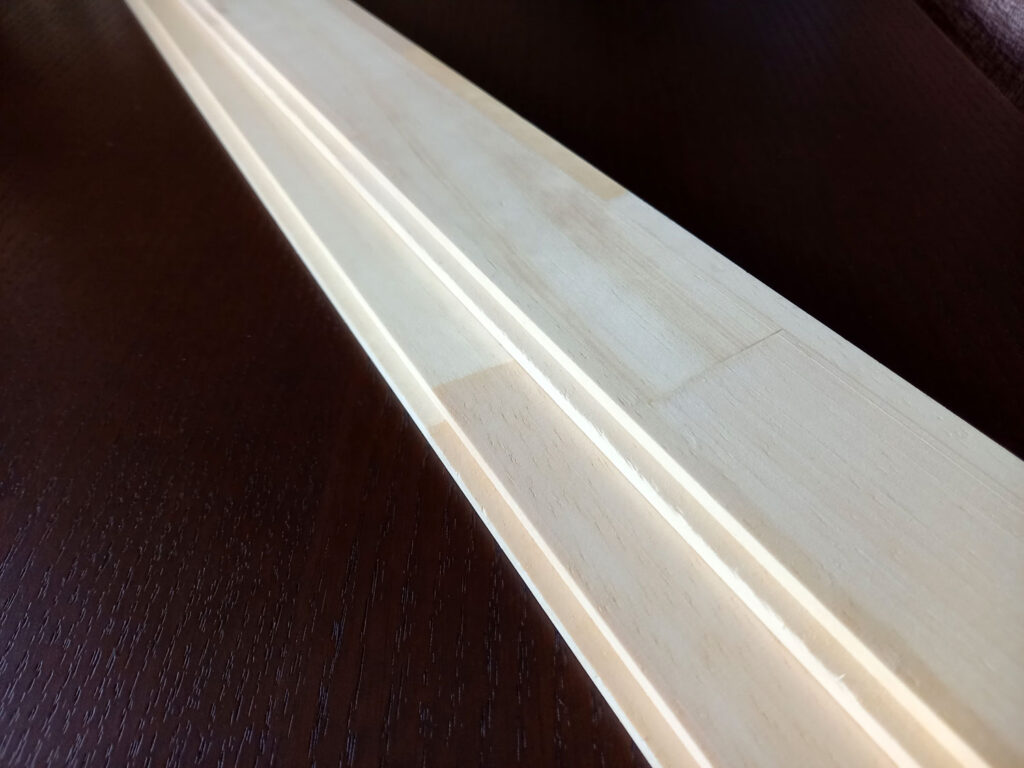

今回はメルクシパイン集成材を使用しました。加工しやすく塗装すると仕上がりがきれいなのでティッシュボックス等手作り品に向く材料です。

4200×500×25（mm）の板を割って自動カンナに通して62mm、厚さ10mmに仕上げました。
底板（5.5mm）分を切り欠き加工しました。

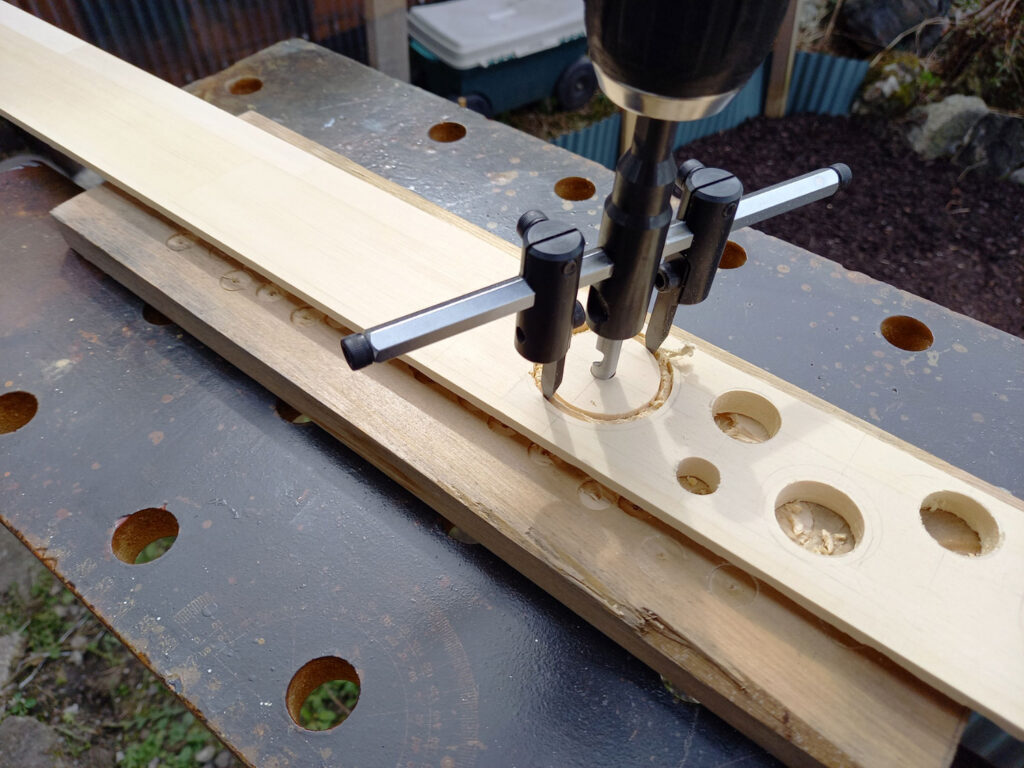

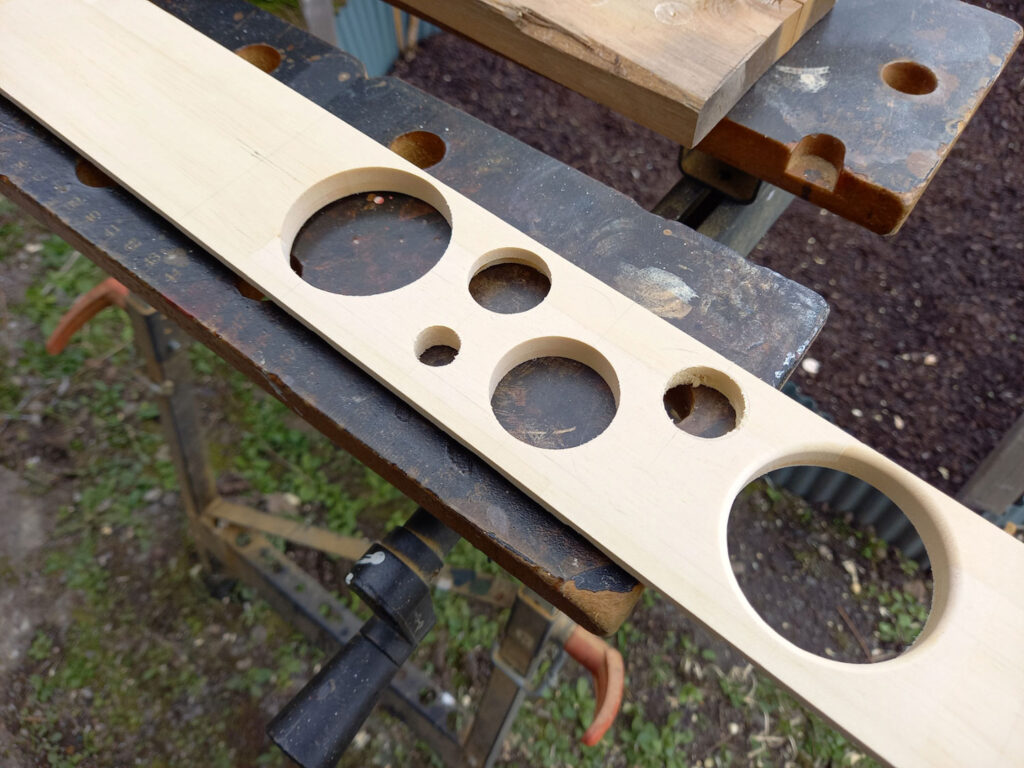

正面部の加工（その１）

スピーカーユニット×２、スイッチ、USBコネクタ、バスレフダクト、アンプモジュール取付部にしるしをつけて穴あけします。

仕上がりより５ｍｍほど小さめに穴あけしておきます。

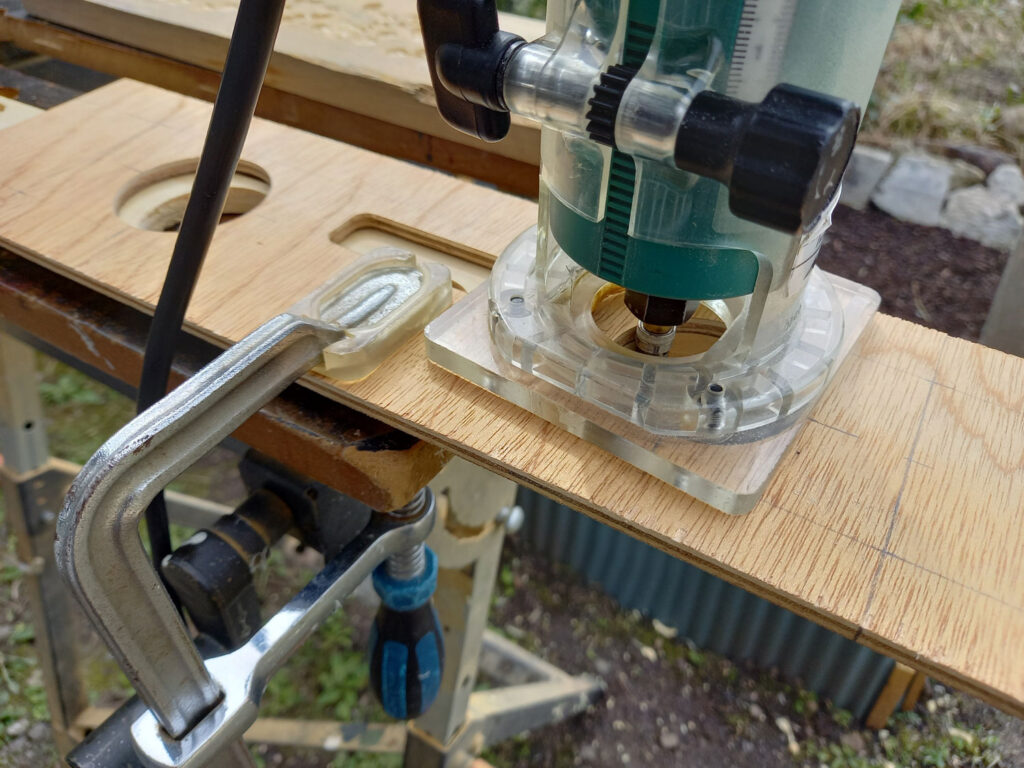

正面部の加工（その２）

あらかじめ正確な寸法の型板（4mm、5.5ｍｍ等）を準備しておきます。

穴あけ場所に設置してガイド付きストレートビットで加工します。型板と加工板には両面テープ（少しでよい）とはたがねでしっかりと固定して行うようにします。

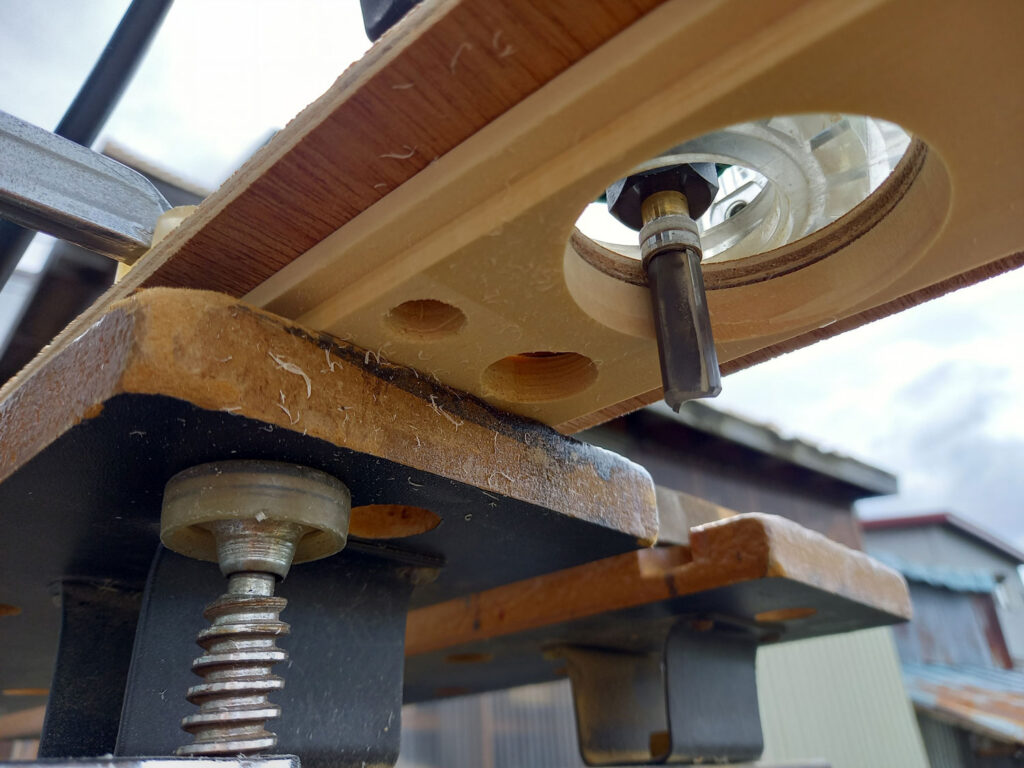

正面部の加工（その３）

加工板の上部に型板があって型板をベアリングガイドがなぞって型板通りに加工できます。時計回りになぞっていきます。

しっかりと力を入れて行うようにしてください。

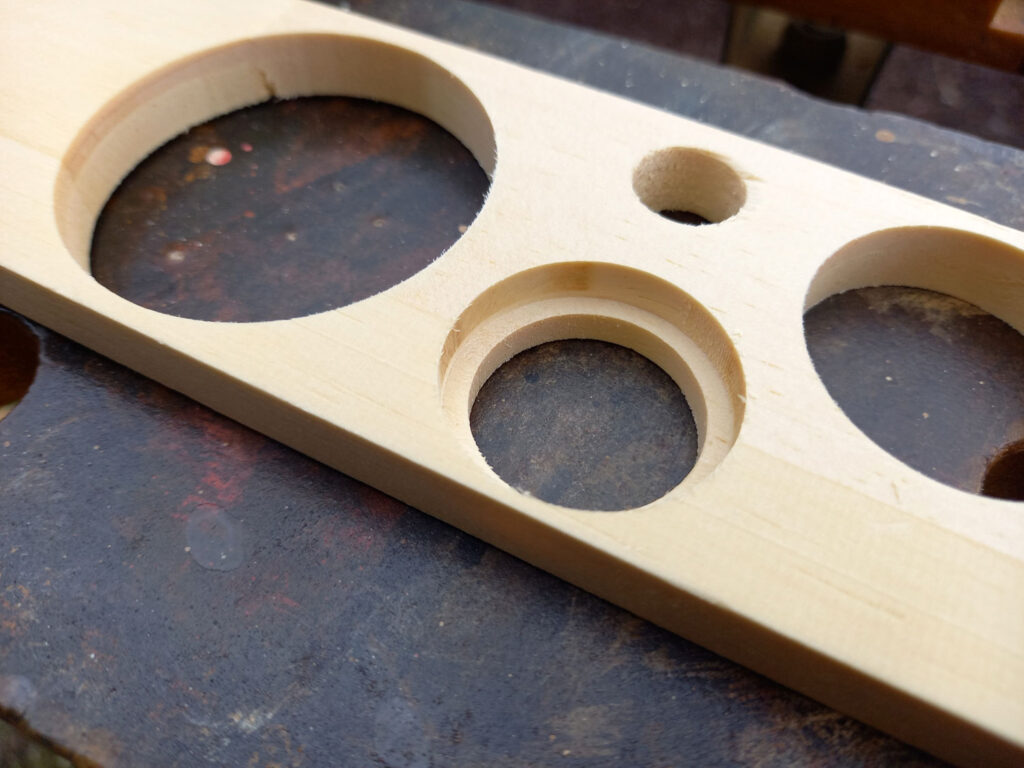

正面部の加工（その４）

穴あけが終わったら必要に応じて面取り等を行います。

今回はスピーカーユニットを内側に入れるのでスピーカー開口部、バスレスダクト部、アンプモジュール部を面取り（１分のボーズ面）を行いました。

正面部の加工（その５）

バスレフダクト部は内径で穴あけして内部を外径で板厚の半分ほど穴あけすると見た目もよくなります。

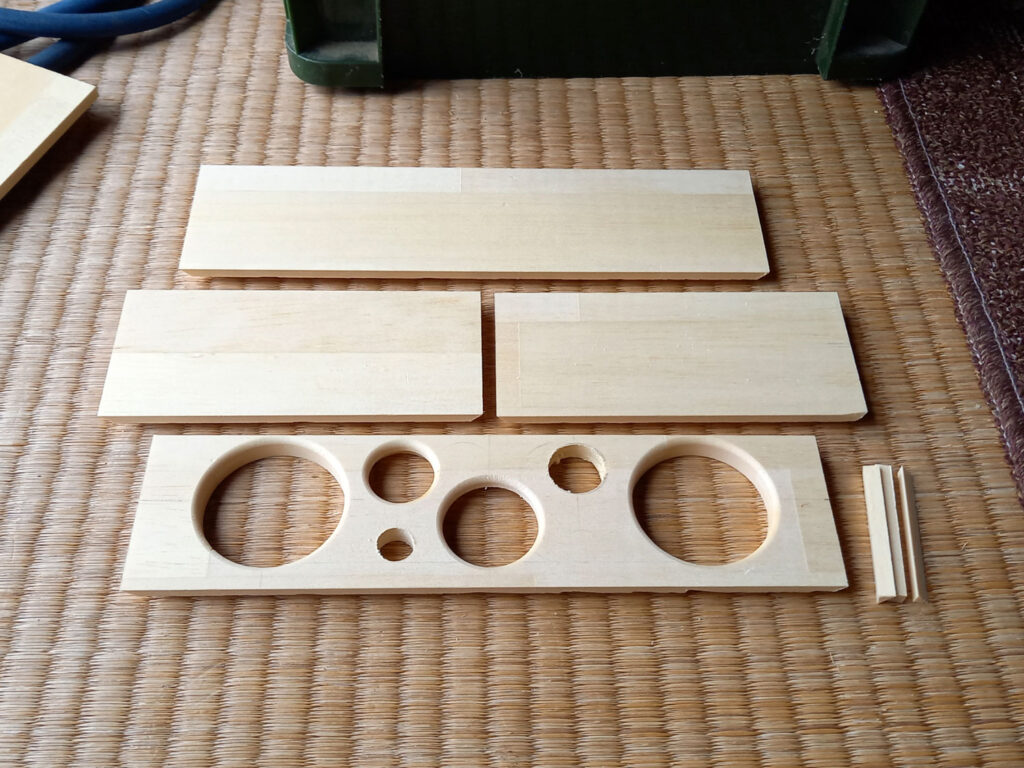

長さをカットする

本体の大きさでカットします。

スライド丸鋸を利用して４５度にカットしました。

４隅に取り付ける補強木も準備しておきます。

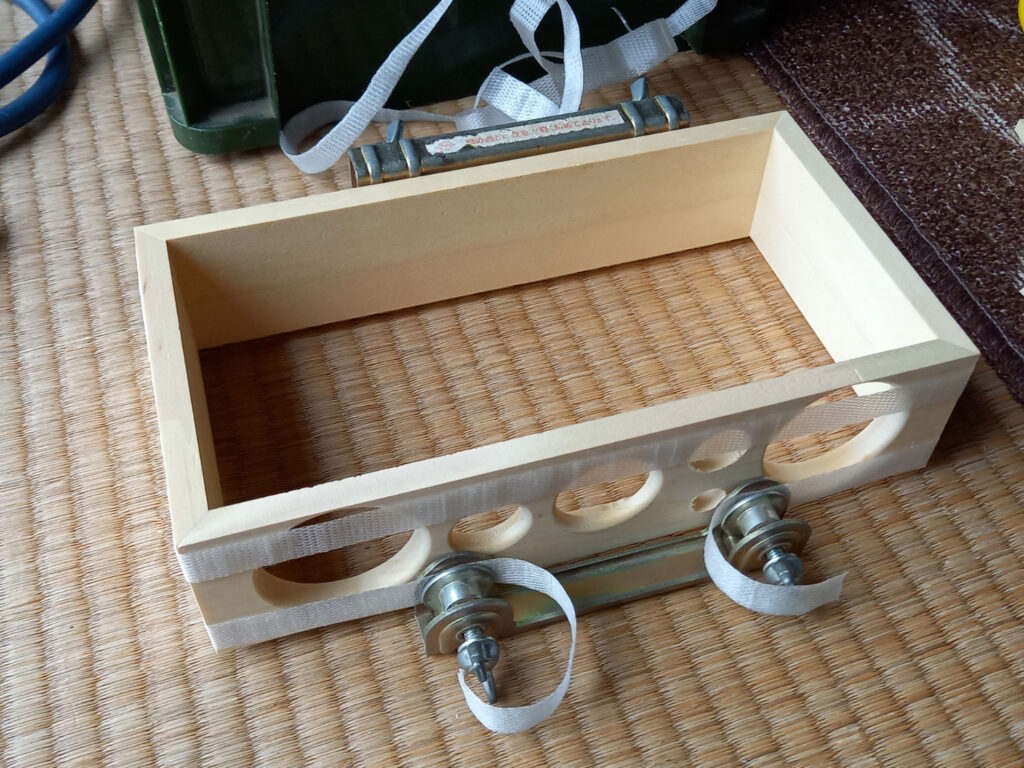

組立（その１）

カットした部材を接着します。この時に補強木も４隅に取り付けます。

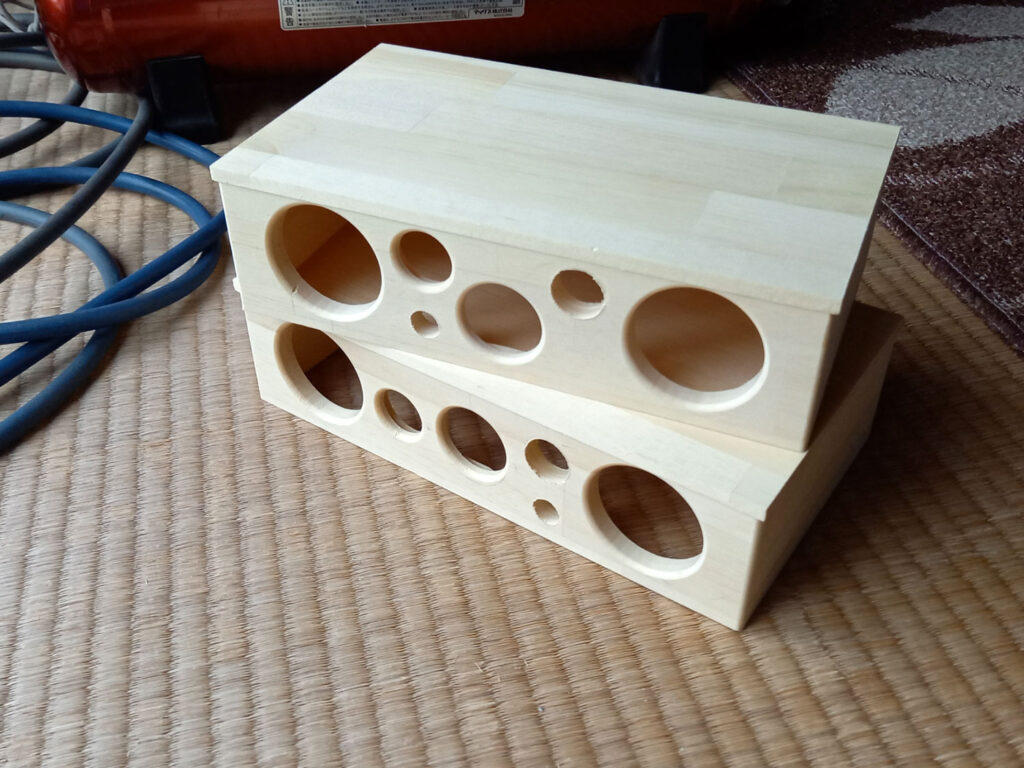

組立（その２）

接着剤が乾燥したら天板を接着します。

今回は４隅の角を１分のボーズ面で面取りしてから天板を接着しました。

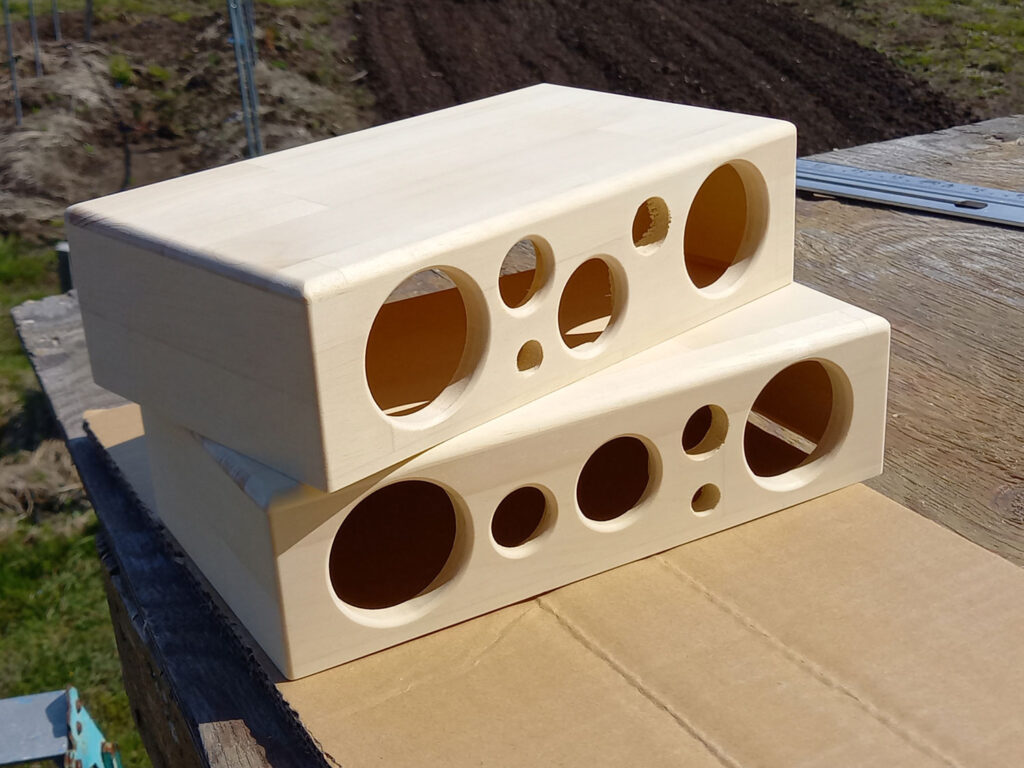

組立（その３）

接着剤が乾燥したらペーパーにて仕上げます。

今回は天板を２分のボーズ面で面取りして仕上げました。

ペーパー仕上で仕上がりが決まるので丁寧に行いましょう。

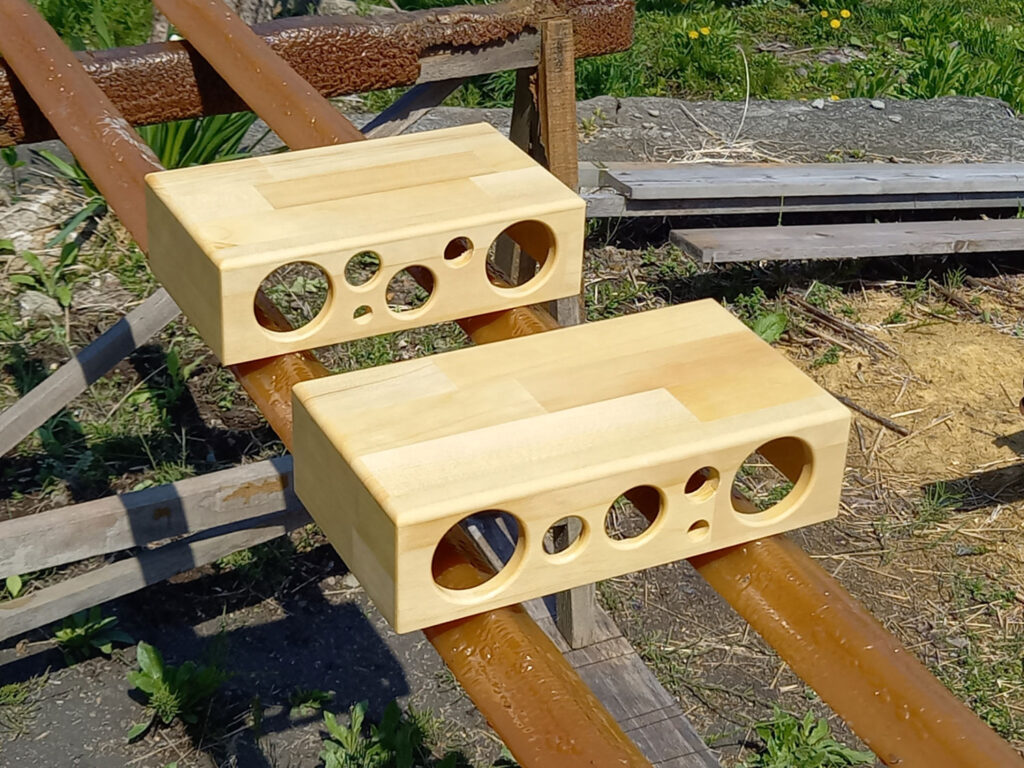

塗装

塗装を行って仕上げます。

今回は着色なしでクリアー仕上げにしました。

サンディングシーラーを吹き付けてペーパー仕上をします。（２回ほど行うとよい）
乾燥後、ペーパー仕上をしてクリアーを吹き付けて仕上げます。（クリアーも２回ほど吹き付けます。）

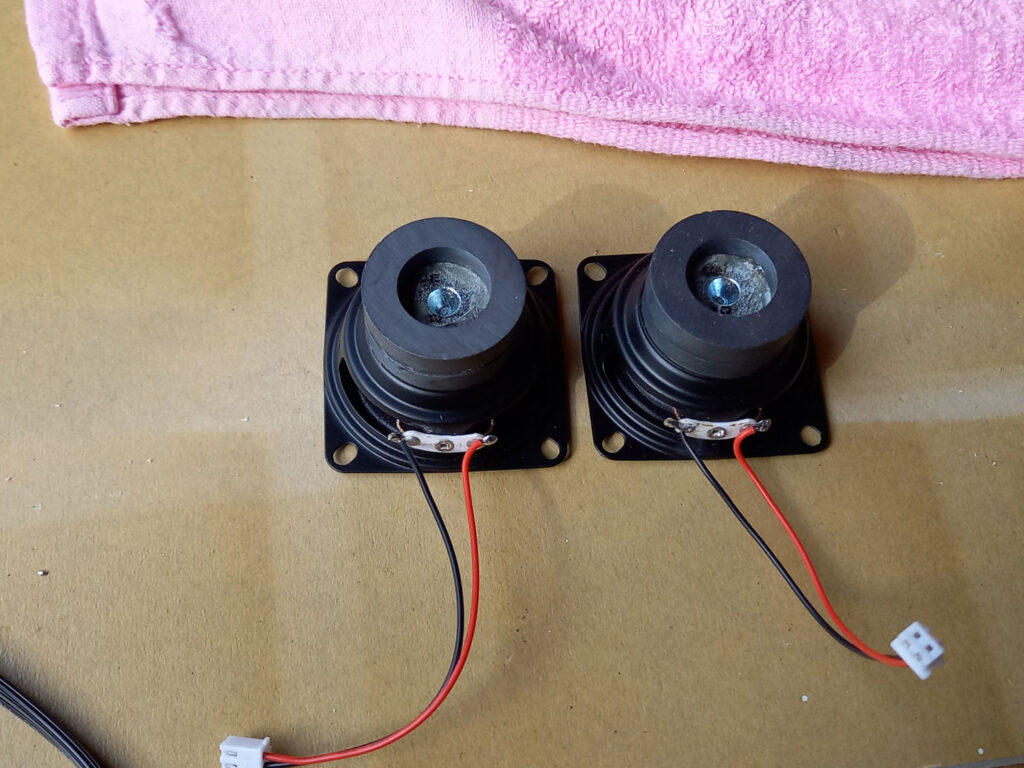

スピーカーユニットの準備

２インチのスピーカーユニットにXH-A158に付属のコネクター付きリード線をはんだ付けしておきます。

プラス・マイナスを間違わないようにしましょう。

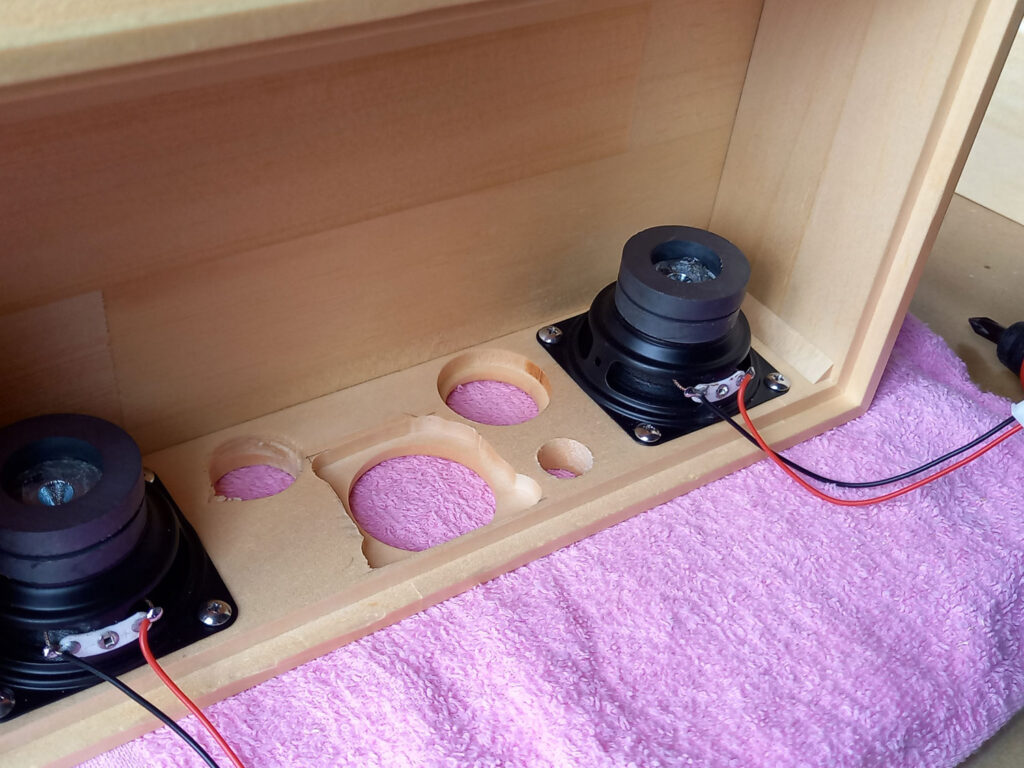

スピーカーユニットの取付

エンクロージャーにスピーカーユニットを取り付けます。（Φ３×８mmを使用しました。）下穴をあけてから止まると止めやすく、割れ防止になります。

今回のユニットはビス止めが可能でしたがビス止めが出来ないユニットもあるのでその場合は接着剤で固定することになります。（グルーガンや瞬間接着剤はショックに弱いのでショックに強い接着剤がおすすめです。）

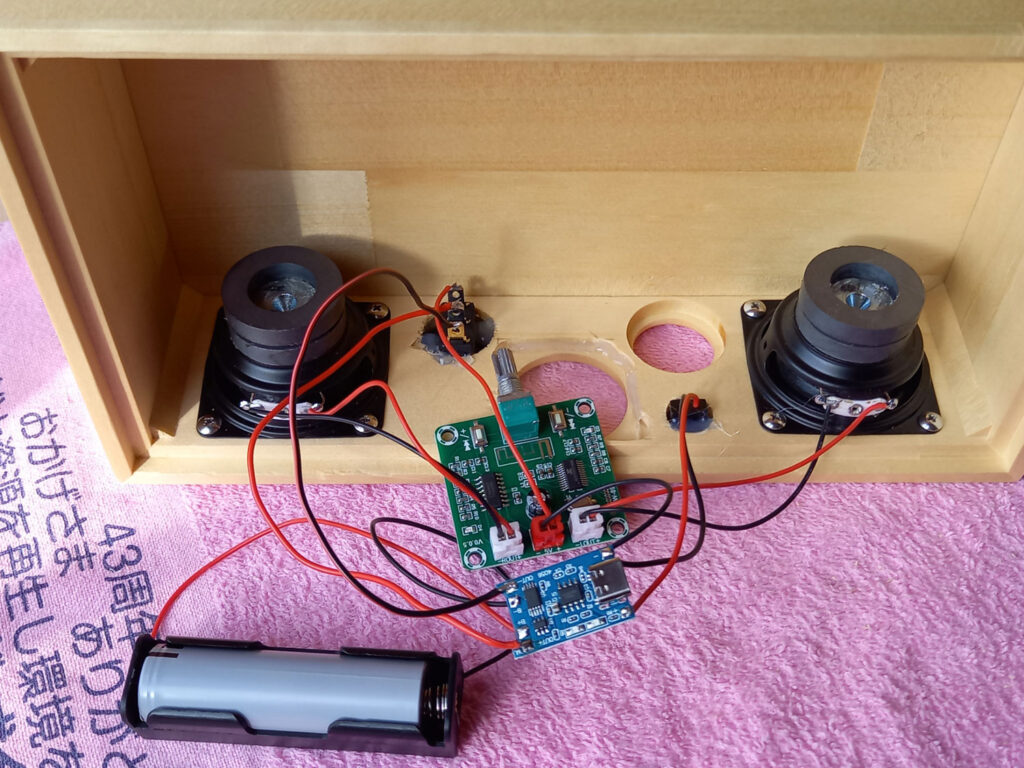

各部材の配線

今回は１８６５０リチウムイオン電池を使用するので充電モジュールにあらかじめ配線しておくとよいでしょう。
アクリル板、オンオフスイッチ、ＵＳＢ端子は取付後、グルーガンで固定しました。（アクリル板にはあらかじめボリューム部の穴Φ７mmを開けておきます。）

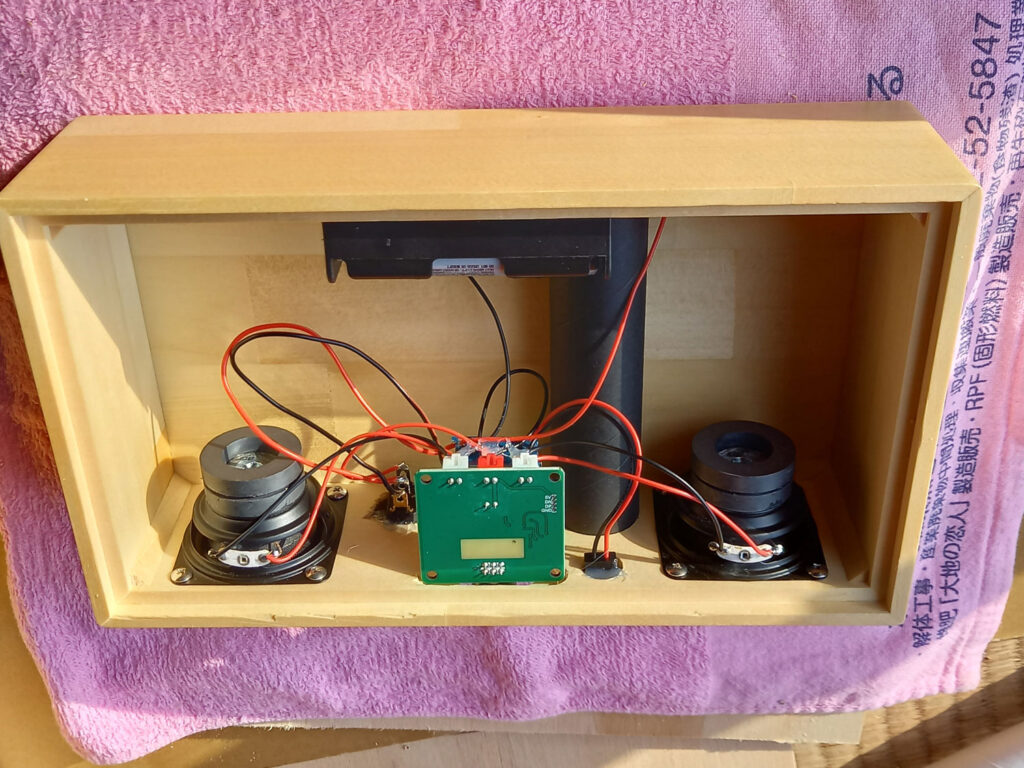

各部材の取付

動作確認を行います。

動作確認が終わったら各部材を取り付けます。

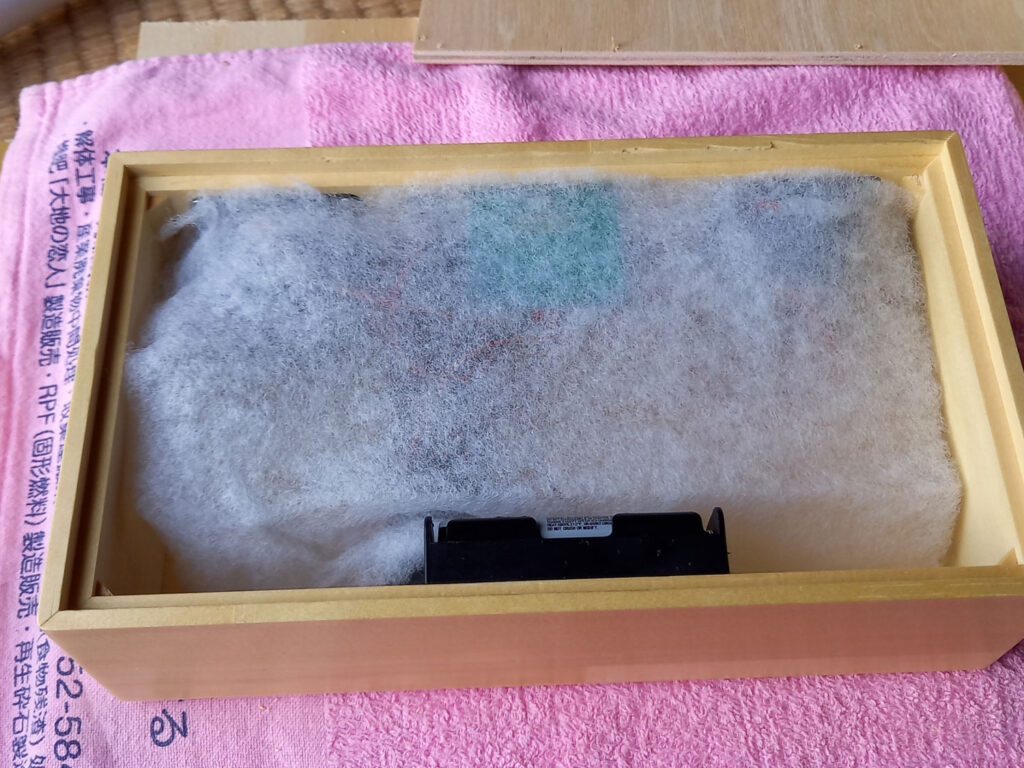

吸音材、裏板の取付

吸音材を入れます。（量や場所等は実際に音出しして決めるとよいでしょう。）

裏板は５．５ｍｍのベニヤを使用しました。
取付はミニビスで止めますが下穴をあけてから止めると割れ防止になります。

電池残量LEDの取付

後付けになりましたが電池残量を調べるためのＬＥＤを取り付けました。電圧の変化で４段階に表示することができます。

本体に４mmの穴をあけてタクトスイッチをグルーガンで固定しました。

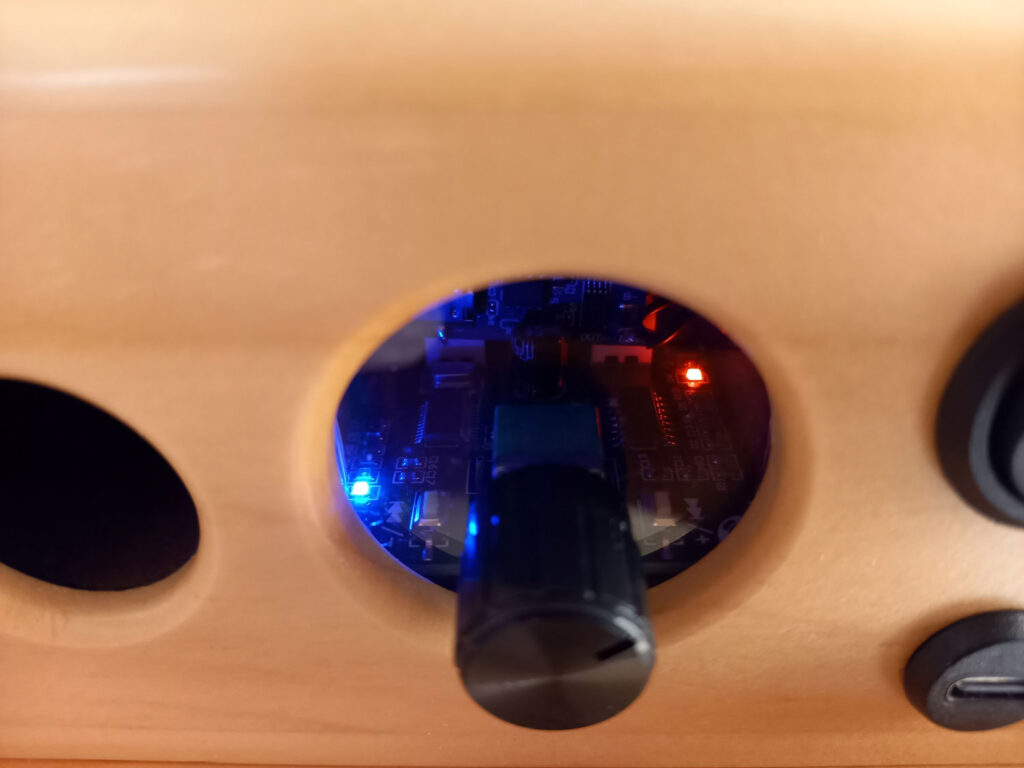

アンプモジュール取付部の窓から電源の赤いＬＥＤ、ブルートゥース接続の青いＬＥＤが確認できます。

TEMUから購入した４Ω10Ｗのユニットは

デュアルマグネット使用で音質に期待したのですが以前作ったダイソーの３００円スピーカーのユニットの方が音質は良いと思いました。
